引言

《c语言学习网》数据结构总结——树
本文旨在根据教程巩固树的数据结构知识和c语言指针的应用，记录一下自己学习过程中的代码，知识讲解参考教程。

一、树的基本概念和术语

树结构是一种非线性存储结构，存储的是具有“一对多”关系的数据元素的集合。如图 是使用树结构存储的集合 {A,B,C,D,E,F,G,H,I,J,K,L,M} 的示意图。对于数据 A 来说，和数据 B、C、D 有关系；对于数据 B 来说，和 E、F 有关系。这就是“一对多”的关系。
图 1（A）树的示例

1.树的节点

结点：使用树结构存储的每一个数据元素都被称为“结点”。例如，图 1（A）中，数据元素 A 就是一个结点；

父结点（双亲结点）、子结点和兄弟结点：对于图 1（A）中的结点 A、B、C、D 来说，A 是 B、C、D 结点的父结点（也称为“双亲结点”），而 B、C、D 都是 A 结点的子结点（也称“孩子结点”）。对于 B、C、D 来说，它们都有相同的父结点，所以它们互为兄弟结点。

树根结点（简称“根结点”）：每一个非空树都有且只有一个被称为根的结点。图 1（A）中，结点 A 就是整棵树的根结点。

树根的判断依据为：如果一个结点没有父结点，那么这个结点就是整棵树的根结点。

叶子结点：如果结点没有任何子结点，那么此结点称为叶子结点（叶结点）。例如图 1（A）中，结点 K、L、F、G、M、I、J 都是这棵树的叶子结点。

2.子树和空树

子树：如图 1（A）中，整棵树的根结点为结点 A，而如果单看结点 B、E、F、K、L 组成的部分来说，也是棵树，而且节点 B 为这棵树的根结点。所以称 B、E、F、K、L 这几个结点组成的树为整棵树的子树；同样，结点 E、K、L 构成的也是一棵子树，根结点为 E。

注意：单个结点也是一棵树，只不过根结点就是它本身。图 1（A）中，结点 K、L、F 等都是树，且都是整棵树的子树。

知道了子树的概念后，树也可以这样定义：树是由根结点和若干棵子树构成的。

空树：如果集合本身为空，那么构成的树就被称为空树。空树中没有结点。

补充：在树结构中，对于具有同一个根结点的各个子树，相互之间不能有交集。例如，图 1（A）中，除了根结点
A，其余元素又各自构成了三个子树，根结点分别为 B、C、D，这三个子树相互之间没有相同的结点。如果有，就破坏了树的结构，不能算做是一棵树。

3.结点的度和层次

对于一个结点，拥有的子树数（结点有多少分支）称为结点的度（Degree）。例如，图 1（A）中，根结点 A 下分出了 3 个子树，所以，结点 A 的度为 3。

一棵树的度是树内各结点的度的最大值。图 1（A）表示的树中，各个结点的度的最大值为 3，所以，整棵树的度的值是 3。

结点的层次：从一棵树的树根开始，树根所在层为第一层，根的孩子结点所在的层为第二层，依次类推。对于图 1（A）来说，A 结点在第一层，B、C、D 为第二层，E、F、G、H、I、J 在第三层，K、L、M 在第四层。

一棵树的深度（高度）是树中结点所在的最大的层次。图 1（A）树的深度为 4。

如果两个结点的父结点虽不相同，但是它们的父结点处在同一层次上，那么这两个结点互为堂兄弟。例如，图 1（A）中，结点 G 和 E、F、H、I、J 的父结点都在第二层，所以之间为堂兄弟的关系。

4.有序树和无序树

如果树中结点的子树从左到右看，谁在左边，谁在右边，是有规定的，这棵树称为有序树；反之称为无序树。

在有序树中，一个结点最左边的子树称为”第一个孩子”，最右边的称为”最后一个孩子”。

拿图 1（A）来说，如果是其本身是一棵有序树，则以结点 B 为根结点的子树为整棵树的第一个孩子，以结点 D 为根结点的子树为整棵树的最后一个孩子。

5.森林

由 m（m >= 0）个互不相交的树组成的集合被称为森林。图 1（A）中，分别以 B、C、D 为根结点的三棵子树就可以称为森林。

前面讲到，树可以理解为是由根结点和若干子树构成的，而这若干子树本身是一个森林，所以，树还可以理解为是由根结点和森林组成的。用一个式子表示为：

1
> Tree =（root,F）

其中，root 表示树的根结点，F 表示由 m（m >= 0）棵树组成的森林。

二、二叉树及其性质

简单地理解，满足以下两个条件的树就是二叉树：
1.本身是有序树；
2.树中包含的各个节点的度不能超过 2，即只能是 0、1 或者 2；
例如，图 1 a) 就是一棵二叉树，而图 1 b) 则不是。

图 2 a) 二叉树

1.二叉树的性质

二叉树具有以下几个性质：
1.二叉树中，第 i 层最多有 2^i-1^ 个结点。
2.如果二叉树的深度为 K，那么此二叉树最多有 2^K^-1 个结点。
3.二叉树中，终端结点数（叶子结点数）为 n~0~，度为 2 的结点数为 n~2~，则 n~0~=n~2~+1。

性质 3 的计算方法为：对于一个二叉树来说，除了度为 0 的叶子结点和度为 2 的结点，剩下的就是度为 1 的结点（设为 n1），那么总结点
n=n~0~+n~1~+n~2~。 同时，对于每一个结点来说都是由其父结点分支表示的，假设树中分枝数为 B，那么总结点数 n=B+1。而分枝数是可以通过
n~1~ 和 n~2~ 表示的，即 B=n~1~+2n~2~。所以，n 用另外一种方式表示为 n=n~1~+2n~2~+1。 两种方式得到的 n
值组成一个方程组，就可以得出 n~0~=n~2~+1。

二叉树还可以继续分类，衍生出满二叉树和完全二叉树。

2.满二叉树

如果二叉树中除了叶子结点，每个结点的度都为 2，则此二叉树称为满二叉树。

满二叉树示意图

在这里插入图片描述
图 2 满二叉树示意图

如图 2 所示就是一棵满二叉树。

满二叉树除了满足普通二叉树的性质，还具有以下性质：
满二叉树中第 i 层的节点数为 2^n-1^ 个。
深度为 k 的满二叉树必有 2^k-1^ 个节点 ，叶子数为 2^k-1^。
满二叉树中不存在度为 1 的节点，每一个分支点中都两棵深度相同的子树，且叶子节点都在最底层。
具有 n 个节点的满二叉树的深度为 log~2~(n+1)。

3.完全二叉树

如果二叉树中除去最后一层节点为满二叉树，且最后一层的结点依次从左到右分布，则此二叉树被称为完全二叉树。

完全二叉树示意图

在这里插入图片描述
图 3 完全二叉树示意图

如图 3a) 所示是一棵完全二叉树，图 3b) 由于最后一层的节点没有按照从左向右分布，因此只能算作是普通的二叉树。

完全二叉树除了具有普通二叉树的性质，它自身也具有一些独特的性质，比如说，n 个结点的完全二叉树的深度为 ⌊log~2~n⌋+1。

⌊log~2~n⌋ 表示取小于 log~2~n 的最大整数。例如，⌊log~2~4⌋ = 2，而 ⌊log~2~5⌋ 结果也是 2。

对于任意一个完全二叉树来说，如果将含有的结点按照层次从左到右依次标号（如图 3a)），对于任意一个结点 i ，完全二叉树还有以下几个结论成立：
当 i>1 时，父亲结点为结点 [i/2] 。（i=1 时，表示的是根结点，无父亲结点）
如果 2i>n（总结点的个数） ，则结点 i 肯定没有左孩子（为叶子结点）；否则其左孩子是结点 2i 。
如果 2i+1>n ，则结点 i 肯定没有右孩子；否则右孩子是结点 2i+1 。

三、树的存储结构

1.二叉树的顺序存储

二叉树的顺序存储，指的是使用顺序表（数组）存储二叉树。注：顺序存储只适用于完全二叉树。

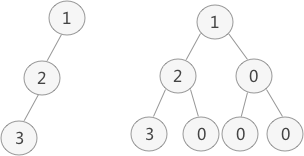

如果我们想顺序存储普通二叉树，需要提前将普通二叉树转化为完全二叉树。如下图所示：

在这里插入图片描述

完全二叉树的顺序存储，仅需从根节点开始，按照层次依次将树中节点存储到数组即可。
比如上面的图2，存储结构如下：
在这里插入图片描述
普通二叉树使用顺序表存储或多或多会存在空间浪费的现象，因此引入下面的链式存储。

2.二叉树的链式存储

二叉树链式存储结构示意图：
在这里插入图片描述
采用链式存储二叉树时，其节点结构由 3 部分构成（如图所示）：
指向左孩子节点的指针（Lchild）；
节点存储的数据（data）；
指向右孩子节点的指针（Rchild）；
在这里插入图片描述
数据结构为：

1
2
3
4
5
typedef struct BiTNode{
    TElemType data;//数据域
    struct BiTNode *lchild,*rchild;//左右孩子指针
    struct BiTNode *parent;
}BiTNode,*BiTree;

下面是一段完整的c语言代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
#include <stdio.h>
#include <stdlib.h>
#define ELEMTYPE int

//Struct of binary tree node
typedef struct BiTNode {
	ELEMTYPE data;
	struct BiTNode *lchild, *rchild;//child node pointer
	struct BiTNode *parent;//parent node pointer
}BiTNode, *BiTree;

/**
*Function:	create a tree
*Input:		Bitree
*return
*/
void createTree(BiTree *T) {
	printf("Tree Graph:\n");
	printf("1:       1		\n");
	printf("        /\\		\n");
	printf("2:     2  3		\n");
	printf("      /			\n");
	printf("3:   4			\n");

	//Depth: 1
	*T = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->data = 1;

	//Depth: 2
	(*T)->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->data = 2;
	(*T)->lchild->parent = *T;

	(*T)->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->data = 3;
	(*T)->rchild->parent = *T;

	//Depth: 3
	(*T)->lchild->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->lchild->data = 4;
	(*T)->lchild->lchild->parent = (*T)->lchild;

	(*T)->lchild->rchild = NULL;
	(*T)->rchild->lchild = NULL;
	(*T)->rchild->rchild = NULL;

	//Depth: 4
	(*T)->lchild->lchild->lchild = NULL;
	(*T)->lchild->lchild->rchild = NULL;

}

int main() {
	BiTree tree;
	createTree(&tree);
	printf("Root is:%d\n",tree->data);
	printf("Parent of the fourth node is:%d\n", tree->lchild->lchild->parent->data);
	getchar();
	return 0;
}

三叉链表：在某些实际场景中，可能会做 “查找某节点的父节点” 的操作，这时可以在节点结构中再添加一个指针域，用于各个节点指向其父亲节点。

四、先序遍历

二叉树先序遍历的实现思想是：
1.访问根节点；
2.访问当前节点的左子树；
3.若当前节点无左子树，则访问当前节点的右子树；
如图所示二叉树：
在这里插入图片描述

递归方法：

二叉树的先序遍历采用的是递归的思想，因此可以递归实现，其 C 语言实现代码为（完整代码见非递归）：

1
2
3
4
5
6
7
8
void Preorder(BiTree T) {
	if (T) {
		Visit(T);
		Preorder(T->lchild);
		Preorder(T->rchild);
	}
	return;
}

非递归方法：

而递归的底层实现依靠的是栈存储结构，因此，二叉树的先序遍历既可以直接采用递归思想实现，也可以使用栈的存储结构模拟递归的思想实现，思路如下：
1.对于每个节点判断是否有左右节点，
2.如果有左节点则继续访问左孩子节点，并判断其是否有右节点，如果有则入栈，没有则忽略。
3.如果当前节点没有左孩子节点，则继续判断栈是否有元素，如果有则回到栈节点继续访问右子树。如果没有则前序遍历完成。

其 C 语言实现代码为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
#include <stdio.h>
#include <stdlib.h>
#define ELEMTYPE int
#define MAXSIZE 100

static int top = -1;
//Struct of binary tree node
typedef struct BiTNode {
	ELEMTYPE data;
	struct BiTNode *lchild, *rchild;//child node pointer
}BiTNode, *BiTree;

/**
*Function:	create a tree
*Input:		Bitree
*return
*/
void CreateTree(BiTree *T) {
	printf("Tree Graph:\n");
	printf("1:       1		\n");
	printf("        /\\		\n");
	printf("2:     2  3		\n");
	printf("      /\\  /\\ 	\n");
	printf("3:   4 5  6 7	\n");

	//Depth: 1
	*T = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->data = 1;

	//Depth: 2
	(*T)->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->data = 2;

	(*T)->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->data = 3;

	//Depth: 3
	(*T)->lchild->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->lchild->data = 4;

	(*T)->lchild->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->rchild->data = 5;

	(*T)->rchild->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->lchild->data = 6;

	(*T)->rchild->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->rchild->data = 7;

	//Depth: 4
	(*T)->lchild->lchild->lchild = NULL;
	(*T)->lchild->lchild->rchild = NULL;

	(*T)->lchild->rchild->lchild = NULL;
	(*T)->lchild->rchild->rchild = NULL;

	(*T)->rchild->lchild->lchild = NULL;
	(*T)->rchild->lchild->rchild = NULL;

	(*T)->rchild->rchild->lchild = NULL;
	(*T)->rchild->rchild->rchild = NULL;

}
/**
*Function:	visit a node
*Input:		BiTNode
*return
*/
void Visit(BiTNode *T) {
	printf("Preorder:%d\n", T->data);
}
/**
*Function:	preorder visit a tree
*Input:		Bitree
*return
*/
void Preorder(BiTree T) {
	if (T) {
		Visit(T);
		Preorder(T->lchild);
		Preorder(T->rchild);
	}
	return;
}
/**
*Function:	pop
*Input:		BiTNode*[]
*return		BiTNode*--The top element of stack.
*/
BiTNode* pop(BiTNode* Stack[]) {
	BiTNode* a = Stack[top--];
	return a;
}
/**
*Function:	push
*Input:		BiTNode*[], BiTNode*
*return
*/
void push(BiTNode* Stack[], BiTNode* a) {
	Stack[++top] = a;
}
/**
*Function:	preorder visit a tree by using a stack
*Input:		Bitree
*return
*/
void PreorderStack(BiTree T) {
	BiTNode* Stack[MAXSIZE];//Initialize the stack
	while (T) {
		Visit(T);
		if (T->lchild) {//If T has left child
			if (T->rchild) {	//If T has left and right child
				push(Stack,T->rchild);
			}
			T = T->lchild;
		}
		else if(T->rchild){//If T only has right child
			T = T->rchild;
		}
		else if(top>=0){//If Stack has elements
			BiTNode *a = pop(Stack);
			T = a;
		}
		else {//If T is last node in preorder.
			break;
		}
	}


	return;
}
int main() {
	BiTree tree;
	CreateTree(&tree);
	//recursive
	printf("Recursive PreOrder\n");
	Preorder(tree);

	//not recursive
	printf("Non-recursive PreOrder\n");
	PreorderStack(tree);
	getchar();
	return 0;
}

五、中序遍历

二叉树中序遍历的实现思想是：
1.访问当前节点的左子树；
2.访问根节点；
3.访问当前节点的右子树；

如图所示二叉树：
在这里插入图片描述

递归方法

二叉树的中序遍历采用的是递归的思想，因此可以递归实现，其 C 语言实现代码为（完整代码见非递归方法）：

1
2
3
4
5
6
7
8
9
10
11
12
13
/**
*Function:	InOrder visit a tree
*Input:		Bitree
*return
*/
void InOrder(BiTree T) {
	if (T) {
		InOrder(T->lchild);
		Visit(T);
		InOrder(T->rchild);
	}
	return;
}

非递归方法

我的思路如下：
访问根节点，判断其是否有左右孩子。
如果有左孩子，则根节点入栈，继续访问左子树。如果左子树为空，则访问出栈元素，然后访问其右子树。
如果没有左孩子，则判断是否有右孩子，并访问当前节点。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
#include <stdio.h>
#include <stdlib.h>
#define ELEMTYPE int
#define MAXSIZE 100

static int top = -1;
//Struct of binary tree node
typedef struct BiTNode {
	ELEMTYPE data;
	struct BiTNode *lchild, *rchild;//child node pointer
}BiTNode, *BiTree;

/**
*Function:	create a tree
*Input:		Bitree
*return
*/
void CreateTree(BiTree *T) {
	printf("Tree Graph:\n");
	printf("1:       1		\n");
	printf("        /\\		\n");
	printf("2:     2  3		\n");
	printf("      /\\  /\\ 	\n");
	printf("3:   4 5  6 7	\n");

	//Depth: 1
	*T = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->data = 1;

	//Depth: 2
	(*T)->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->data = 2;

	(*T)->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->data = 3;

	//Depth: 3
	(*T)->lchild->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->lchild->data = 4;

	(*T)->lchild->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->rchild->data = 5;

	(*T)->rchild->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->lchild->data = 6;

	(*T)->rchild->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->rchild->data = 7;

	//Depth: 4
	(*T)->lchild->lchild->lchild = NULL;
	(*T)->lchild->lchild->rchild = NULL;

	(*T)->lchild->rchild->lchild = NULL;
	(*T)->lchild->rchild->rchild = NULL;

	(*T)->rchild->lchild->lchild = NULL;
	(*T)->rchild->lchild->rchild = NULL;

	(*T)->rchild->rchild->lchild = NULL;
	(*T)->rchild->rchild->rchild = NULL;

}
/**
*Function:	visit a node
*Input:		BiTNode
*return
*/
void Visit(BiTNode *T) {
	printf("InOrder:%d\n", T->data);
}
/**
*Function:	InOrder visit a tree
*Input:		Bitree
*return
*/
void InOrder(BiTree T) {
	if (T) {
		InOrder(T->lchild);
		Visit(T);
		InOrder(T->rchild);
	}
	return;
}
/**
*Function:	pop
*Input:		BiTNode*[]
*return		BiTNode*--The top element of stack.
*/
BiTNode* pop(BiTNode* Stack[]) {
	BiTNode* a = Stack[top--];
	return a;
}
/**
*Function:	push
*Input:		BiTNode*[], BiTNode*
*return
*/
void push(BiTNode* Stack[], BiTNode* a) {
	Stack[++top] = a;
}
/**
*Function:	InOrder visit a tree by using a stack
*Input:		Bitree
*return
*/
void InOrderStack(BiTree T) {
	BiTNode* Stack[MAXSIZE];//Initialize the stack
	while (T) {
		if (T->lchild) {//If T has left child
			push(Stack, T);
			T = T->lchild;
		}
		else {
			Visit(T);
			if (T->rchild) {//If T has right child
				T = T->rchild;
			}
			else if (top >= 0) {//If Stack has elements
				BiTNode *a = pop(Stack);
				Visit(a);
				T = a->rchild;
			}
			else {//If T is last node in preorder.
				break;
			}
		}
	}


	return;
}
int main() {
	BiTree tree;
	CreateTree(&tree);
	printf("Recursive InOrder\n");
	//recursive
	InOrder(tree);

	printf("Non-recursive InOrder\n");
	//not recursive
	InOrderStack(tree);
	getchar();
	return 0;
}

两种更标准的方法如下：
中序遍历的非递归方式实现思想是：从根结点开始，遍历左孩子同时压栈，当遍历结束，说明当前遍历的结点没有左孩子，从栈中取出来调用操作函数，然后访问该结点的右孩子，继续以上重复性的操作。

除此之外，还有另一种实现思想：中序遍历过程中，只需将每个结点的左子树压栈即可，右子树不需要压栈。当结点的左子树遍历完成后，只需要以栈顶结点的右孩子为根结点，继续循环遍历即可。

六、后序遍历

二叉树中序遍历的实现思想是：
1.访问当前节点的左子树；
2.访问当前节点的右子树；
3.访问根节点；

如图所示二叉树：
在这里插入图片描述

递归方法

二叉树的后序遍历采用的是递归的思想，因此可以递归实现，其 C 语言实现代码为（完整代码见非递归方法）：

1
2
3
4
5
6
7
8
9
10
11
12
13
/**
*Function:	Recursive method to traverse a tree in post-order
*Input:		Bitree
*return
*/
void PostOrder(const BiTree T) {
	if (T) {
		PostOrder(T->lchild);
		PostOrder(T->rchild);
		Visit(T);
	}
	return;
}

非递归方法

非递归算法的思路是：
后序遍历的逆序 是 先序遍历交换左右子树遍历顺序。
因此用两个栈来实现。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
#include <stdio.h>
#include <stdlib.h>
#define ELEMTYPE int
#define MAXSIZE 100

static int top = -1;   //index of stack
static int printtop = -1; //index of printstack
//Struct of binary tree node
typedef struct BiTNode {
	ELEMTYPE data;
	struct BiTNode *lchild, *rchild;//child node pointer
}BiTNode, *BiTree;

/**
*Function:	create a tree
*Input:		Bitree
*return
*/
void CreateTree(BiTree *T) {
	printf("Tree Graph:\n");
	printf("1:       1		\n");
	printf("        /\\		\n");
	printf("2:     2  3		\n");
	printf("      /\\  /\\ 	\n");
	printf("3:   4 5  6 7	\n");

	//Depth: 1
	*T = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->data = 1;

	//Depth: 2
	(*T)->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->data = 2;

	(*T)->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->data = 3;

	//Depth: 3
	(*T)->lchild->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->lchild->data = 4;

	(*T)->lchild->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->rchild->data = 5;

	(*T)->rchild->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->lchild->data = 6;

	(*T)->rchild->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->rchild->data = 7;

	//Depth: 4
	(*T)->lchild->lchild->lchild = NULL;
	(*T)->lchild->lchild->rchild = NULL;

	(*T)->lchild->rchild->lchild = NULL;
	(*T)->lchild->rchild->rchild = NULL;

	(*T)->rchild->lchild->lchild = NULL;
	(*T)->rchild->lchild->rchild = NULL;

	(*T)->rchild->rchild->lchild = NULL;
	(*T)->rchild->rchild->rchild = NULL;

}
/**
*Function:	visit a node
*Input:		BiTNode
*return
*/
void Visit(BiTNode *T) {
	printf("PostOrder:%d\n", T->data);
}
/**
*Function:	Recursive method to traverse a tree in post-order
*Input:		Bitree
*return
*/
void PostOrder(const BiTree T) {
	if (T) {
		PostOrder(T->lchild);
		PostOrder(T->rchild);
		Visit(T);
	}
	return;
}
/**
*Function:	pop
*Input:		BiTNode*[]
*return		BiTNode*--The top element of stack.
*/
BiTNode* pop(BiTNode* Stack[]) {
	BiTNode* a = Stack[top--];
	return a;
}
/**
*Function:	push
*Input:		BiTNode*[], BiTNode*
*return
*/
void push(BiTNode* Stack[], BiTNode* a) {
	Stack[++top] = a;
}
/**
*Function:	printpop for printstack
*Input:		BiTNode*[]
*return		BiTNode*--The top element of stack.
*/
BiTNode* printpop(BiTNode* Stack[]) {
	BiTNode* a = Stack[printtop--];
	return a;
}
/**
*Function:	printpush for printstack
*Input:		BiTNode*[], BiTNode*
*return
*/
void printpush(BiTNode* Stack[], BiTNode* a) {
	Stack[++printtop] = a;
}
/**
*Function:	PostOrder visit a tree by using two stacks
*Input:		Bitree
*return
*/
void PostOrderStack(BiTree T) {
	BiTNode* Stack[MAXSIZE];//Initialize the stack
	BiTNode* PrintStack[MAXSIZE];//Initialize the stack
	while (T) {
		printpush(PrintStack, T);
		if (T->rchild) {//If T has left child
			if (T->lchild) {	//If T has left and right child
				push(Stack, T->lchild);
			}
			T = T->rchild;
		}
		else if (T->lchild) {//If T only has right child
			T = T->lchild;
		}
		else if (top >= 0) {//If Stack has elements
			BiTNode *a = pop(Stack);
			T = a;
		}
		else {//If T is last node in preorder.
			break;
		}
	}

	while (printtop >= 0) {
		Visit(printpop(PrintStack));
	}

	return;
}

int main() {
	BiTree tree;
	CreateTree(&tree);
	printf("Recursive method\n");
	//Recursive method to traverse a tree in post-order
	PostOrder(tree);

	printf("Non-recursive method\n");
	//Non-recursive method to traverse a tree in post-order
	PostOrderStack(tree);
	getchar();
	delete tree;
	return 0;
}

另一种算法思路：
用一个栈，但是设置标志位。
后序遍历是在遍历完当前结点的左右孩子之后，才调用操作函数，所以需要在操作结点进栈时，为每个结点配备一个标志位。当遍历该结点的左孩子时，设置当前结点的标志位为 0，进栈；当要遍历该结点的右孩子时，设置当前结点的标志位为 1，进栈。

这样，当遍历完成，该结点弹栈时，查看该结点的标志位的值：如果是 0，表示该结点的右孩子还没有遍历；反之如果是 1，说明该结点的左右孩子都遍历完成，可以调用操作函数。
代码实现

七、层次遍历

按照二叉树中的层次从左到右依次遍历每层中的结点。
具体的实现思路是：通过使用队列的数据结构，从树的根结点开始，依次将其左孩子和右孩子入队。而后每次队列中一个结点出队，都将其左孩子和右孩子入队，直到树中所有结点都出队，出队结点的先后顺序就是层次遍历的最终结果。

如图1所示二叉树：
在这里插入图片描述
例如，层次遍历图 1 中的二叉树：
首先，根结点 1 入队；
根结点 1 出队，出队的同时，将左孩子 2 和右孩子 3 分别入队；
队头结点 2 出队，出队的同时，将结点 2 的左孩子 4 和右孩子 5 依次入队；
队头结点 3 出队，出队的同时，将结点 3 的左孩子 6 和右孩子 7 依次入队；
不断地循环，直至队列内为空。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
#include <stdio.h>
#include <stdlib.h>
#define ELEMTYPE int
#define MAXSIZE 100

static int front = 0, rear = 0;
//Struct of binary tree node
typedef struct BiTNode {
	ELEMTYPE data;
	struct BiTNode *lchild, *rchild;//child node pointer
}BiTNode, *BiTree;

/**
*Function:	create a tree
*Input:		Bitree
*return
*/
void CreateTree(BiTree *T) {
	printf("Tree Graph:\n");
	printf("1:       1		\n");
	printf("        /\\		\n");
	printf("2:     2  3		\n");
	printf("      /\\  /\\ 	\n");
	printf("3:   4 5  6 7	\n");

	//Depth: 1
	*T = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->data = 1;

	//Depth: 2
	(*T)->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->data = 2;

	(*T)->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->data = 3;

	//Depth: 3
	(*T)->lchild->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->lchild->data = 4;

	(*T)->lchild->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->lchild->rchild->data = 5;

	(*T)->rchild->lchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->lchild->data = 6;

	(*T)->rchild->rchild = (BiTNode*)malloc(sizeof(BiTNode));
	(*T)->rchild->rchild->data = 7;

	//Depth: 4
	(*T)->lchild->lchild->lchild = NULL;
	(*T)->lchild->lchild->rchild = NULL;

	(*T)->lchild->rchild->lchild = NULL;
	(*T)->lchild->rchild->rchild = NULL;

	(*T)->rchild->lchild->lchild = NULL;
	(*T)->rchild->lchild->rchild = NULL;

	(*T)->rchild->rchild->lchild = NULL;
	(*T)->rchild->rchild->rchild = NULL;

}
/**
*Function:	visit a node
*Input:		BiTNode
*return
*/
void Visit(BiTNode *T) {
	printf("Hierarchical traversal:%d\n", T->data);
}

void EnQueue(BiTNode * queue[],BiTNode * a) {
	queue[rear++] = a;
}
BiTNode * DeQueue(BiTNode * queue[]) {
	BiTNode *b = queue[front++];
	return b;
}
/**
*Function:	Hierarchical traversal
*Input:		Bitree
*return
*/
void Hierarchical(const BiTree T) {
	BiTNode* Queue[MAXSIZE];
	BiTree q = T;
	EnQueue(Queue,q);
	while (front<rear) {
		BiTNode* node = DeQueue(Queue);
		Visit(node);
		if (node->lchild!=NULL) {
			EnQueue(Queue, node->lchild);
		}
		if (node->rchild != NULL) {
			EnQueue(Queue, node->rchild);
		}
	}
	return;
}

int main() {
	BiTree tree;
	CreateTree(&tree);
	//Hierarchical traversal
	Hierarchical(tree);
	getchar();
	delete tree;
	return 0;
}

八、哈夫曼树

基本概念

路径：在一棵树中，一个结点到另一个结点之间的通路，称为路径。图 1 中，从根结点到结点 a 之间的通路就是一条路径。

路径长度：在一条路径中，每经过一个结点，路径长度都要加 1 。例如在一棵树中，规定根结点所在层数为1层，那么从根结点到第 i 层结点的路径长度为 i - 1 。图 1 中从根结点到结点 c 的路径长度为 3。

结点的权：给每一个结点赋予一个新的数值，被称为这个结点的权。例如，图 1 中结点 a 的权为 7，结点 b 的权为 5。

结点的带权路径长度：指的是从根结点到该结点之间的路径长度与该结点的权的乘积。例如，图 1 中结点 b 的带权路径长度为 2 * 5 = 10

在这里插入图片描述

哈夫曼树：又称最优二叉树。它是 n 个带权叶子结点构成的所有二叉树中，带权路径长度 WPL 最小的二叉树。
如下图：

在这里插入图片描述

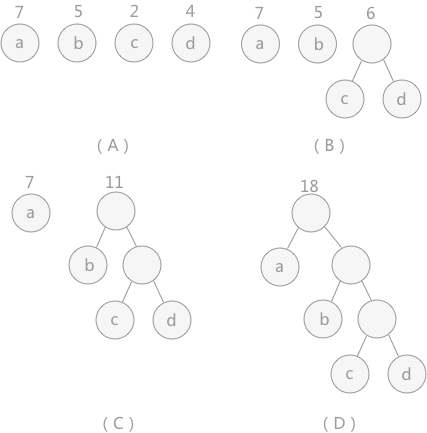

构建过程

对于给定的有各自权值的 n 个结点，构建哈夫曼树有一个行之有效的办法：
在 n 个权值中选出两个最小的权值，对应的两个结点组成一个新的二叉树，且新二叉树的根结点的权值为左右孩子权值的和；
在原有的 n 个权值中删除那两个最小的权值，同时将新的权值加入到 n–2 个权值的行列中，以此类推；
重复 1 和 2 ，直到所以的结点构建成了一棵二叉树为止，这棵树就是哈夫曼树。
在这里插入图片描述

哈弗曼树中结点结构

构建哈夫曼树时，首先需要确定树中结点的构成。由于哈夫曼树的构建是从叶子结点开始，不断地构建新的父结点，直至树根，所以结点中应包含指向父结点的指针。但是在使用哈夫曼树时是从树根开始，根据需求遍历树中的结点，因此每个结点需要有指向其左孩子和右孩子的指针。

所以，哈夫曼树中结点构成用代码表示为：

1
2
3
4
5
6
//Struct of huffman tree
typedef struct BTNode {
	ELEMTYPE data;
	struct BTNode *left, *right;//child node pointer
	struct BTNode *parent;//child node pointer
}BTNode, *HFTree;

构建哈弗曼树的算法实现及WPL的计算

构建哈夫曼树时，需要每次根据各个结点的权重值，筛选出其中值最小的两个结点，然后构建二叉树。

大佬的思路：查找权重值最小的两个结点的思想是：从树组起始位置开始，首先找到两个无父结点的结点（说明还未使用其构建成树），然后和后续无父结点的结点依次做比较，有两种情况需要考虑：
如果比两个结点中较小的那个还小，就保留这个结点，删除原来较大的结点；
如果介于两个结点权重值之间，替换原来较大的结点；
参考：哈夫曼树c语言实现
我的思路：
建立一个哈夫曼树：
创建工作指针p+tmp，
对于一组数，依次找出最小的数加入树中(选择排序思想)，
如果树没有创建，则创建一个结点存入第一个数。工作指针指向这个结点
如果工作指针没有左孩子，则工作指针左孩子指向下一个结点
如果工作指针没有右孩子，则工作指针右孩子指向下一个结点
如果工作指针有两个孩子，则创建一个空结点，左孩子指向工作指针，右孩子指向下一个结点，并将工作指针指向该结点。
计算wpl:
递归计算，
如果结点没有左右孩子则为叶子结点，返回权值*高度.
如果有孩子，则返回左子树wpl和右子树wpl之和.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
#include <stdio.h>
#include <stdlib.h>
#define ELEMTYPE int
#define MAXSIZE 100

static int top = -1;
//Struct of huffman tree
typedef struct BTNode {
	ELEMTYPE data;
	struct BTNode *left, *right;//child node pointer
	struct BTNode *parent;//child node pointer
}BTNode, *HFTree;

/**
*Function:	create a huffman tree
*Input:		int *nums--numbers to create tree,int n--num[] size
*return
*/
HFTree CreateTree(int *nums,int n) {
	BTNode *p_tmp =(BTNode*)malloc(sizeof(BTNode)); //work pointer
	p_tmp->left = NULL;
	p_tmp->right = NULL;
	p_tmp->parent = NULL;

	int lastnum = 0;//Initilize with a num less than the min num
	for (int i = 0; i < n; i++) {
		int min = 100;//Initilize with a num larger than the max num
		for (int j = 0; j < n; j++) {
			if (min>nums[j] && lastnum<nums[j]) {
				min = nums[j];
			}
		}
		lastnum = min;
		//create a new node
		BTNode *p_newchild= (BTNode*)malloc(sizeof(BTNode));
		p_newchild->data = min;
		p_newchild->left = NULL;
		p_newchild->right = NULL;
		p_newchild->parent = NULL;

		if (1 == n) {
			return p_newchild;
		}
		if (p_tmp->left==NULL) { //add node to left of p_tmp
			p_tmp->left = p_newchild;
			p_newchild->parent = p_tmp;
		}
		else if(p_tmp->right == NULL){//add node to right of p_tmp
			p_tmp->right = p_newchild;
			p_tmp->data = p_tmp->left->data + p_tmp->right->data;
			p_newchild->parent =p_tmp;
		}
		else {//add brother node of p_tmp and create p_newparent
			BTNode *p_newparent = (BTNode*)malloc(sizeof(BTNode));
			p_newparent->data = p_tmp->data+min;
			if (p_tmp->data<=min) {
				p_newparent->left = p_tmp;
				p_newparent->right = p_newchild;
			}
			else {
				p_newparent->left = p_newchild;
				p_newparent->right = p_tmp;
			}
			p_newparent->parent = NULL;
			p_newchild->parent = p_newparent;
			p_tmp = p_newparent;
		}
	}
	return p_tmp;
}
/**
*Function:	visit a node
*Input:		BiTNode
*return
*/
void Visit(BTNode *T) {
	printf("PreOrder:%d\n", T->data);
}
/**
*Function:	PreOrder visit a tree
*Input:		Bitree
*return
*/
void PreOrder(HFTree T) {
	if (T) {
		Visit(T);
		PreOrder(T->left);
		PreOrder(T->right);
	}
	return;
}
/**
*Function:	calculate the weight path length of HFTree
*Input:		HFTree T, int len--depth
*return		wpl
*/
int cal_wpl(HFTree T, int len) {
	if (T) {
		//If leaf node
		if (T->left==NULL && T->right==NULL) {
			return T->data*len;
		}
		else {
			//If not leaf node, return left child tree wpl and right child tree wpl
			return cal_wpl(T->left,len+1) + cal_wpl(T->left,len+1);
		}
	}
	//Null tree return 0;
	return 0;
}
int main() {

	int nums[5] = {9,5,1,2,18};
	HFTree tree=CreateTree(nums,5);

	//recursive visit tree node
	PreOrder(tree);
	printf("%d",cal_wpl(tree,0));
	getchar();
	return 0;
}

  • Copyrights © 2022-2025 Kennan Yang
  • Visitors: | Views:

请我喝杯咖啡吧~

支付宝
微信
